RS485是有線抄表方式，電表自帶有RS485口，通訊需要并聯RS485口，下面是云抄表為您提供的RS485有線抄表接線圖，希望對您有所幫助。

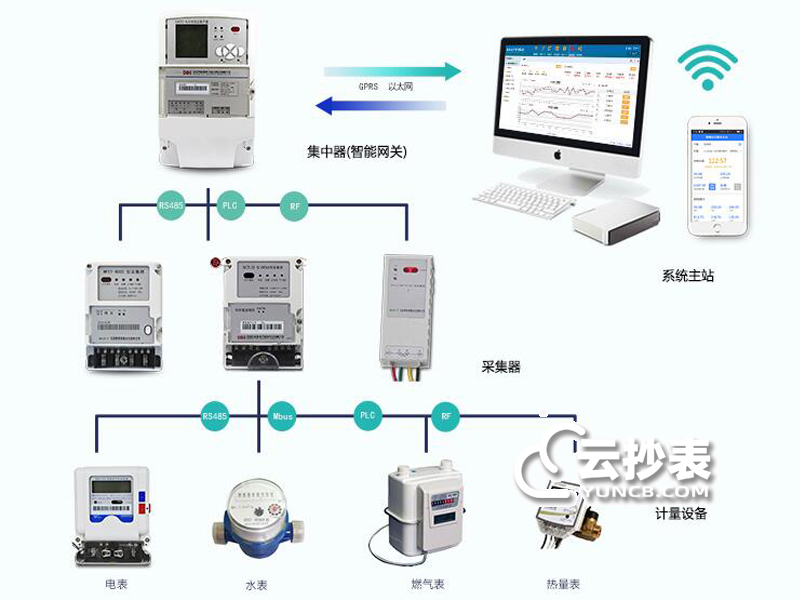

RS485有線抄表接線圖

RS485有線抄表接線原理

485方案主要通過485線使用手拉手方式并聯每塊電表，然后集中器通過485線采集每塊電表的電能值、電流、電壓等數據，然后集中器通過GPRS通信的方式上傳到主站，再通過阿里云進入到智慧能耗系統進行數據和費用的計算，客戶的信息推送等。

RS485有線抄表特點

A、適用于電表集中安裝的場合，RS485通訊方案應用于小范圍電表集中安裝的場合。

B、電表價格實惠，電表都自帶RS485通訊接口，無需昂貴的模塊，所以單價會實惠很多。

C、RS485傳輸具有數據穩定性高、傳輸速度快的特點。被廣泛應用于電表中。

D、理想狀態中集中器可以接256臺電表，這個要看情況而定。

RS485有線抄表系統功能

1、抄表準確性：遠程自動抄表系統保證了數據的準確性，電表里面的數據直接通過通訊方式進入到系統中，沒有人工抄表帶來的誤差性。

2、抄表省事省力：節省人工成本，不需要人工一只一只表抄寫，省時省力省人工。

3、多種數據分?jǐn)?shù)：系統將表計數據、費用數據、用戶數據、異常數據進行整理分析并以圖表的方式直觀地呈獻，以便用戶根據結果作出合理的判斷。

4、自動生成報表：系統自動生成表計凍結數據、費用報表、超功率跳閘數據以及電流過載等數據報表，用戶可以日、月、年多維度獲取數據報表。

5、用戶檔案管理：系統自動將區域信息、業主信息、硬件檔案、收費方案、報警方案、用戶檔案進行云端儲存管理，保障數據安全不丟失。

6、多平臺繳費：統支持多種平臺收繳電費和數據查詢，電腦、微信公眾號、自助終端同時具備，可自由選擇繳費和查詢方式。
