電表遠程抄表接線圖有幾種，有RS485遠程抄表、載波接線方式以及、半載波接線方式以及NB接線方式。以下是湖南云抄表為您提供的電表遠程抄表接線圖解。

RS485電表遠程抄表接線圖解

RS485方案主要通過485線使用手拉手方式并聯每塊電表，然后集中器通過485線采集每塊電表的電能值、電流、電壓等數據，然后集中器通過GPRS通信的方式.上傳到主站，再通過阿里云進入到智慧能耗系統進行數據和費用的計算，客戶的信息推送等。

載波電表遠程抄表接線圖解

電表使用載波通信方式在電力線中進行傳播，連接每塊電表，集中器上的載波模塊通過電力線傳輸模式收集每塊電表的電能值、電流、電壓等數據,然后集中器通過GPRS通信的方式上傳到主站，再通過阿里云進入到智慧能耗系統進行數據和費用的計算，客戶的信息推送等。

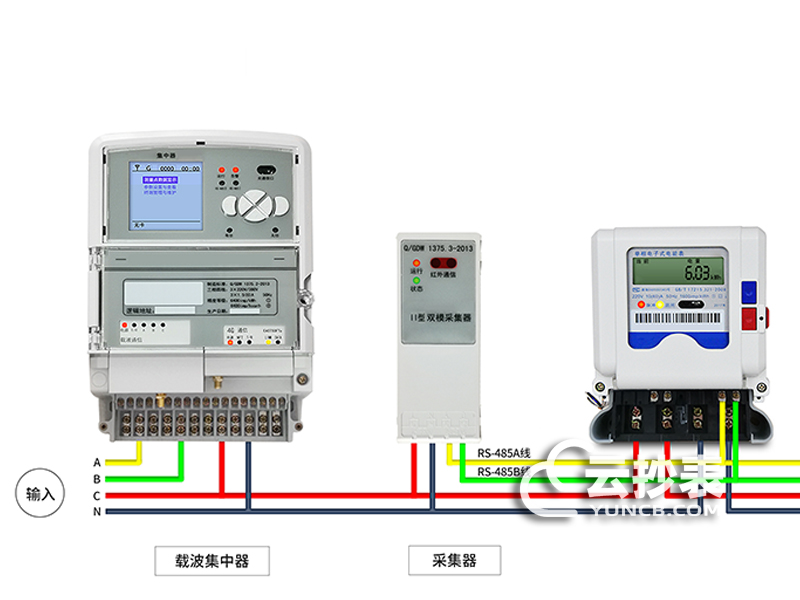

半載波電表遠程抄表接線圖解

半載波方案主要通過485線使用手拉手方式并聯每塊電表，然后采集器器通過485線采集每塊電表的電能值、電流、電壓等數據，進行數據匯總通過電力線使用載波方式上傳到集中器，然后集中器通過GPRS通信的方式上傳到主站，再通過阿里云進入到智慧能耗系統進行數據和費用的計算，客戶的信息推送等。

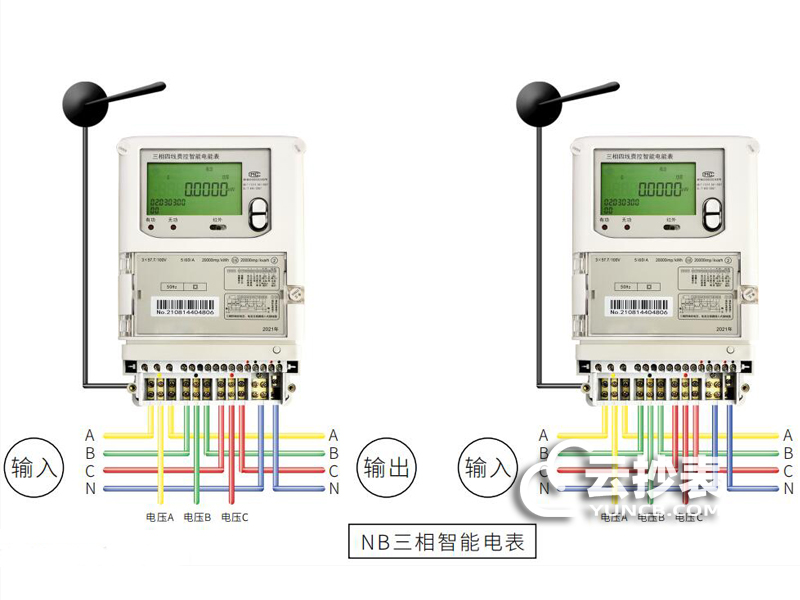

NB電表遠程抄表接線圖解

主要是由NB模塊采集電表數據，并通過第三方運營商無線網絡將數據傳輸?shù)街行姆?wù)器;數據存儲及處理展示:主要包括數據服務器、應用服務器監控大屏等部分組成。主要負責對前端采集返回的數據進行存儲、分析、展示等操作。
